Dimension coffre volet roulant : quelle taille de coffre selon vos dimensions ?
Un coffre de volet roulant rénovation mesure de 125 à 205 mm de côté, autant en hauteur qu'en profondeur. Sa taille dépend de la hauteur du volet et de la manœuvre : 137 mm pour une fenêtre électrique de 1,35 m de haut, 165 mm pour une porte-fenêtre de 2,15 m. En solaire, comptez une taille de plus.
Mis à jour le 6 octobre 2026 · Par la rédaction Volet Roulant Sur Mesure
Quelles tailles de coffre selon la hauteur du volet ?
Plus le volet est haut, plus le tablier enroulé forme un rouleau épais, et plus le coffre est grand. La manœuvre compte aussi : le solaire loge une batterie. Nos tableaux de fabrication, lames de 37 mm :
| Taille du coffre (côté) | Électrique radio ou filaire | Manuel (sangle, manivelle) | Solaire |
|---|---|---|---|
| 125 × 125 mm | Jusqu'à 1,18 m de haut, pan coupé seulement | - | - |
| 137 × 137 mm | Jusqu'à 1,67 m | Jusqu'à 1,54 m | Jusqu'à 1,10 m |
| 150 × 150 mm | Jusqu'à 2,05 m | Jusqu'à 1,96 m | Jusqu'à 1,55 m |
| 165 × 165 mm | Jusqu'à 2,55 m | Jusqu'à 2,59 m | Jusqu'à 1,95 m |
| 180 × 180 mm | Jusqu'à 3,02 m | Jusqu'à 2,90 m | Jusqu'à 2,80 m |
| 205 × 205 mm | Jusqu'à 3,80 m | - | Jusqu'à 3,60 m |
Exemples : fenêtre, porte-fenêtre, baie vitrée
| Ouverture (largeur × hauteur) | Électrique | Manuel | Solaire |
|---|---|---|---|
| Petite fenêtre 800 × 1000 mm | 125 mm (pan coupé) | 137 mm | 137 mm |
| Fenêtre 1200 × 1350 mm | 137 mm | 137 mm | 150 mm |
| Grande fenêtre 1400 × 1600 mm | 137 mm | 150 mm | 165 mm |
| Porte-fenêtre 900 × 2150 mm | 165 mm | 165 mm | 180 mm |
| Baie vitrée 2400 × 2150 mm | 165 mm | 165 mm (manivelle) | 180 mm |
| Baie haute 2000 × 2600 mm | 180 mm | 180 mm | 180 mm |
Pour une grande ouverture, voir volet roulant baie vitrée. La forme ne change pas la taille, sauf le 125 mm, qui n'existe qu'en pan coupé.
Quelles sont les dimensions d'un coffre sous linteau ?
En pose sous le linteau, dans l'embrasure, le coffre se loge en haut de l'ouverture, entre les deux murs. Deux cotes comptent :
- la profondeur entre la fenêtre et le nu de la façade : elle doit accueillir le coffre, soit au moins sa taille (137 mm pour un coffre de 137) ;
- la hauteur vitrée : le coffre occupe le haut de l'ouverture sur sa propre hauteur, par exemple 15 cm avec un coffre de 150 mm.
Le volet fini mesure la largeur entre murs moins 5 mm, et la hauteur saisie, coffre compris. Pour une fenêtre de 1,35 m de haut en électrique, il reste 1,21 m sous le coffre. Si la profondeur manque, la pose en façade règle le problème. La méthode est détaillée dans pose volet roulant sous linteau.
Et en façade, au-dessus de la fenêtre ?
En pose en façade, le coffre se fixe sur le mur au-dessus de l'ouverture : toute la hauteur vitrée reste libre. Le volet est alors plus grand que l'ouverture : 53 mm de coulisse de chaque côté, et la hauteur du coffre en plus. Pour une ouverture de 1000 × 1000 mm avec un coffre de 125 mm, le volet fini mesure 1106 × 1125 mm. Prévoyez au moins 6 cm de mur plan de chaque côté, et la hauteur du coffre au-dessus.
Le coffre d'un volet roulant solaire est-il plus grand ?
Oui, d'une taille en général, car il loge la batterie : 150 mm au lieu de 137 pour 1,35 m de haut, 180 au lieu de 165 pour 2,15 m. Le plus petit coffre solaire mesure 137 mm. Voir volet roulant solaire.
Coffre tunnel, monobloc ou intérieur : quelles dimensions ?
Il n'existe pas de taille standard : un coffre tunnel (noyé dans la maçonnerie), un monobloc intérieur ou un bloc-baie (intégré à la fenêtre) a été construit pour son volet d'origine. Trappe ouverte, mesurez la largeur entre les joues, la hauteur et la profondeur intérieures au plus étroit. Si ces cotes atteignent au moins la taille de coffre du tableau pour votre hauteur, un tablier neuf y tourne en général. On garde alors le caisson et on change le volet : voir volet roulant traditionnel et coffre volet roulant intérieur.
Les formes de coffres extérieurs et leurs usages sont comparés dans coffre volet roulant. Pour les cotes de votre volet, suivez comment mesurer un volet roulant : le configurateur affiche la taille du coffre et les dimensions finies avant la commande.
Voir la taille de mon coffre
Saisissez vos cotes : taille du coffre, dimensions finies et prix TTC livré s'affichent.
Questions fréquentes
Quelle est la dimension d'un coffre de volet roulant pour porte-fenêtre ?
Pour une porte-fenêtre courante de 2,15 m de haut, le coffre mesure 165 mm en électrique ou en manuel, et 180 mm en solaire. En pose sous le linteau, il réduit la hauteur de passage d'autant : vérifiez qu'on passe encore confortablement. En façade, le passage reste entier.
Quelle est la dimension d'un coffre de volet roulant Somfy ?
Somfy fabrique le moteur, pas le coffre : la taille dépend du volet. Chez nous, un volet Somfy io suit les tailles de l'électrique (137 mm pour 1,35 m de haut, 165 mm pour 2,15 m), et un volet solaire Somfy celles du solaire (150 mm et 180 mm).
Quel est le plus petit coffre de volet roulant ?

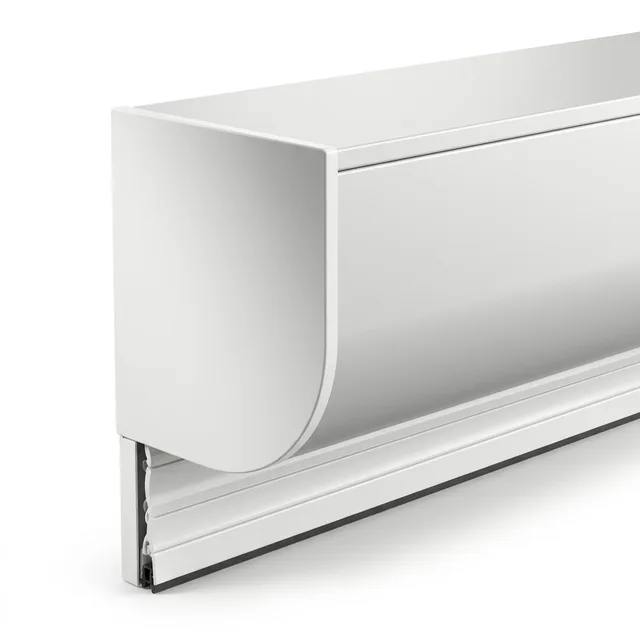

Chez nous, 125 mm, en électrique radio ou filaire, en forme pan coupé, pour un volet de 1,18 m de haut au plus. En manuel, en solaire ou en quart de rond, le plus petit coffre mesure 137 mm. Pour un coffre encore plus discret, la pose en façade dégage toute la hauteur vitrée.
Quelle est la largeur du coffre d'un volet roulant ?
Celle du volet. Sous le linteau, le coffre mesure la largeur entre les murs moins 5 mm. En façade, il dépasse l'ouverture de 53 mm de chaque côté, la largeur des coulisses. Pour une ouverture de 1000 mm, le volet en façade mesure donc 1106 mm de large.
Le coffre est-il compris dans la hauteur du volet ?
Sous le linteau, oui : vous saisissez la hauteur entre le linteau et l'appui, et le coffre se loge dans cette hauteur. En façade, non : il s'ajoute au-dessus de l'ouverture. Pour 1000 mm de haut avec un coffre de 125 mm, le volet en façade mesure 1125 mm.
Quelles sont les dimensions standard d'un volet roulant ?
Il n'y en a pas pour un volet sur mesure : il est fabriqué au millimètre, à la cote de votre ouverture. Nos volets électriques vont jusqu'à 3,30 m de large et 3,80 m de haut, dans la limite d'environ 10 m² ; le solaire jusqu'à 3 m de large. Seule la taille du coffre suit des paliers fixes.
Le coffre d'un volet manuel est-il plus petit ?
Non, il commence à 137 mm, contre 125 mm pour un volet électrique en pan coupé. Au-delà, les tailles sont proches : 137 mm jusqu'à 1,54 m de haut en manuel, contre 1,67 m en électrique. La sangle est limitée à 2 m de large ; au-delà, la manivelle prend le relais.
